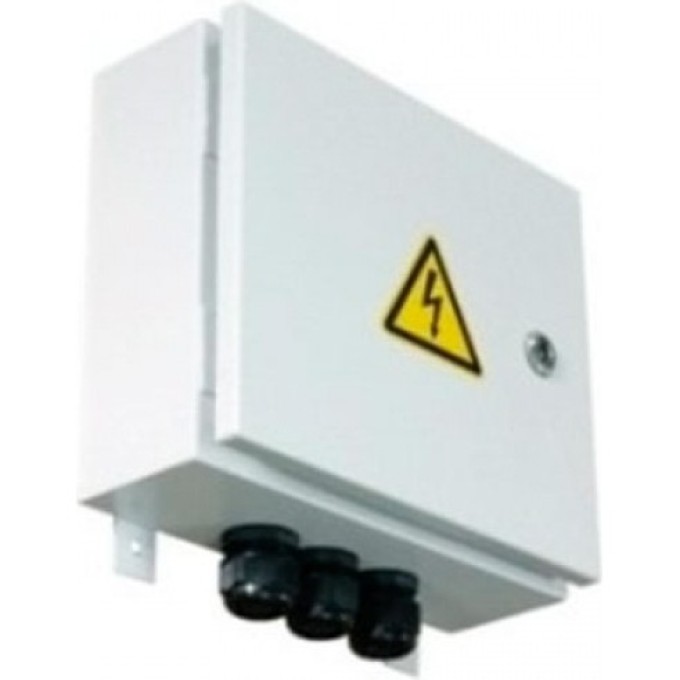

Монтажный шкаф BEWARD xxxx-B220MF
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Опция xxxx-B220MF предназначена для расширения возможностей купольных поворотных IP-камер и обеспечивает успешный переход сигнала из медных кабельных систем в среду с оптическим волокном. Именно этот подход модернизации и расширения существующей сети дает возможность получить максимальную эффективность и избежать значительных капитальных затрат на проведение новых коммуникаций. Использование недорогого элемента, которым является опция xxxx-B220MF с медиаконвертером, обеспечивает высокую скорость передачи данных и качество работы системы после ее модернизации на фоне существенной экономии средств на опцию. Помимо усовершенствования, таким же образом возможно расширить существующую сеть, дополнив ее новыми узлами и магистралями.
Уличное исполнение
Медиаконвертер помещен в электромонтажный шкаф уличного исполнения с классом защиты IP54. В шкаф, выполненный из металла и покрытый стойкой антикоррозийной краской, установлена система микроклимата, благодаря чему опция xxxx-B220MF пригодна для эксплуатации в климатических условиях большинства регионов Российской Федерации в широком диапазоне температур от -40 до +50°C (температура эксплуатации электромонтажного шкафа).
Медиаконвертер в составе опции
Медиаконвертер в составе опции xxxx-B220MF предназначен для преобразования сигналов между медными 10/100Base-TX и оптическими 100Base-FX сегментами сети Fast Ethernet по одномодовому кабелю SMF 9/125 на расстояния до 20 км. Медиаконвертер с оптическим разъемом Simplex SC работает в диапазоне длин волн 1310Тх/1550Rx. Светодиодные индикаторы медиаконвертера информируют о наличии питания, скорости передачи и статусе Ethernet интерфейсов.
Основные особенности:
- Всепогодное исполнение опции
- Температура эксплуатации от -40 до +50°С
- Поддержка IEEE 802.3/802.3u; 802.3x flow control
- Поддержка Half/Full duplex (10/100 Мбит/с)
- Автоопределение скорости (10/100 M)
- Автоопределение типа кабеля (Auto-MDIX)
- Поддержка фреймов длиной до 1600 байт
- Потребляемая мощность опции до 124 Вт
Основные технические характеристики:
| Общие характеристики | |
| Мощность обогрева | 50 Вт (2х25 Вт) |
| Температура вкл/выкл нагревателя | 10 / 20°С |
| Материал корпуса шкафа | Металл (толщина 1.2 мм) |
| Медиаконвертер | |
| Стандарты | IEEE 802.3/802.3u, IEEE 802.3x Full/Half duplex |
| Оптический интерфейс | Разъем Simplex SC |
| Длина волны | 1310Тх/1550Rx (тип А) |
| Скорости передачи данных | 100 Мбит/с |
| Тип кабеля | SMF 9/125 (одномодовый) |
| Радиус покрытия | До 20 км (по одному волокну) |
| Эксплуатация | |
| Входное напряжение | 220 В (AC) |
| Выходное напряжение | 24 В (AC) |
| Потребляемая мощность опции | До 124 Вт |
| Рабочий диапазон температур | От -40 до +50°С (для опции) |
| Класс защиты | IP54 |
| Размеры (шхвхг) | 310х265х120 мм |
| Вес | 6400 г (брутто) |
| Комплектация | |
| Комплект поставки | Электромонтажный шкаф (с установленным оборудованием внутри, |
| цена указана без учета камеры) | |
| Источник питания для IP-камеры 24 В (АC) | |
| Медиаконвертер | |
| Клеммник для включения заземления IP-камеры | |
| Свободная электророзетка 220 В (AC) с заземлением на DIN-рейку | |
| Сальник Ø32 мм для кабеля Ø18-25 мм (3 шт) | |
| Замок-защелка для крепления на DIN-рейку (3 шт) | |
| Автоматический выключатель модульный, двухполюсный (6 А) | |
| Система микроклимата | |
| Клеммные зажимы на DIN-рейку | |
| Ключ | |
| Упаковочная тара |
Внимание! В уличных условиях обязательно использование заземления.
